平板閘閥|電動無導流孔平板閘閥|電動平板閘閥|無導流孔平板閘閥|Z943WF|不銹鋼平板閘閥

更新：2022/9/1 16:37:52??????點擊：

品牌：???工開
型號：???Z943WF、GZ943WF

產品介紹

平板閘閥,電動無導流孔平板閘閥

Z943WF電動平板閘閥產品介紹

適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。適用于天然氣開采和凈化的長輸管線。

Z943WF電動平板閘閥特點：

1.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
2.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
3.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
(1) 軛架套管–鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。
(2) 閥桿–螺紋長度直到托架；銷釘和點焊；具有穩定性。
(3) 壓力密封–結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。
(4) 閥座環–焊接閥座環垂直于流動通道，易于維護。
(5) 執行機構–這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。
(6) 軛架–完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。
(7) 壓蓋–兩件式，自調節壓蓋，避免被彈出。
(8) 整體后座–硬面，使用壽命最長。
(9) 閥瓣–彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。
(10) 整體止動–整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

Z943WF電動平板閘閥制造標準：

設計規范	結構長度	連接法蘭	試驗與檢驗	壓力-溫度	產品標識
JB/T5298	JB/T5298	JB/79	JB/T5298	GB9131	GB/T12220
API6D	API6D	ANSI-16.5	API6D	ANSI B16.34	MSS SP-25

Z943WF電動平板閘閥零部件材料表：

閥門/閥蓋	WCB	WC6	A352-LCB	A351-CF8M
閘板	2Cr13+ENP	20CrMoV+STL	ANSO410+ENP	ANSI316+ENP
閥桿	2Cr13	2Cr13	A182-A6a	A182-A316S
閥座	25+PTFE	20CrMoV+STL	A105+PTFE	A182-F316+PTFE
填料	NBR/FPM	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE+FPM
墊片	-	墊片		-
螺栓	35	螺栓		35
適用介質	水、油口、蒸汽	適用介質		水、油口、蒸汽

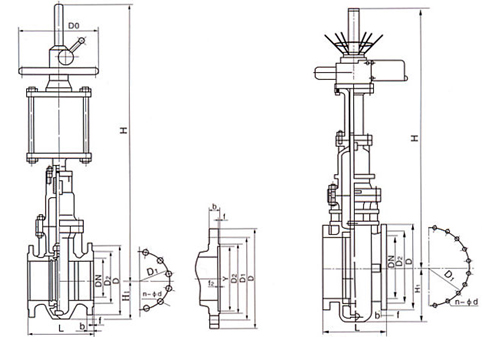

Z943WF電動平板閘閥結構：（圖）

Z943WF電動平板閘閥外觀尺寸：

1.6MPa	DN	L	D	Do	f	b	H	H1	n-Φd
凸面法法 RF (K)Z43WF-16C (K)Z543WF-16C (K)Z643WF-16C (K)Z943WF-16C	50	178	160	250	3	16	584	80	4-Φ18
	65	190	180	250	3	18	634	95	4-Φ18
	80	203	195	250	3	20	688	100	8-Φ18
	100	229	215	300	3	20	863	114	8-Φ18
	125	254	245	350	3	22	940	132	8-Φ18
	150	267	280	350	3	24	1030	150	8-Φ23
	200	292	335	350	3	26	1277	168	12-Φ23
	250	330	405	400	3	30	1491	203	12-Φ25
	300	356	460	450	4	30	1701	237	12-Φ25
	350	381	520	500	4	34	1875	265	16-Φ30
	400	406	580	305	4	36	2180	300	16-Φ30
	450	432	640	305	4	40	2440	325	20-Φ34
	500	457	705	305	4	44	2860	360	20-Φ41
	600	508	840	305	5	48	3450	425	20-Φ41
	700	610	910	305	5	50	3960	460	24-Φ41
	800	660	1020	305	5	52	4550	512	24-Φ41
	900	711	1120	250	5	54	5250	565	28-Φ48
	1000	811	1250	250	5	56	5870	630	28-Φ18
